如何看等高线地形图
来源：金玉米 编辑：星星
时间：2015-05-07
|
一、等高线的特性
（1）同一等高线上各点的海拔相同；
（2）同一幅地图中，等高线之间的差额（即等高距）相同；
（3）等高线不能交叉，但在悬崖处，登高线可以重合；
（4）等高线的疏密反应出地形坡度的大小。
二、等高线地形图的形成原理
等高线地形图的形成原理是横向的剖面的叠加。

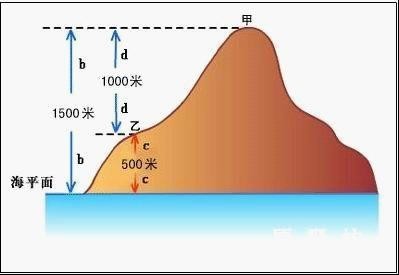

三、绝对高度（海拔）和相对高度
 绝对高度：地面某点高出海平面的垂直距离。如上图中甲的海拔高度是1500米，乙地的海拔高度是500米。
相对高度：某个地点高出另一个地点的垂直距离。如上图中甲乙两地的相对高度是1000米。

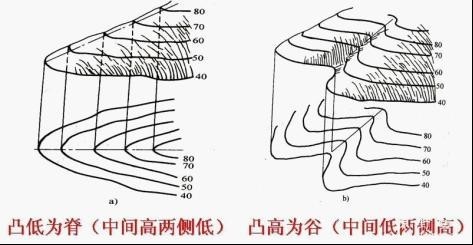

四、等高线地形图中的常见地形

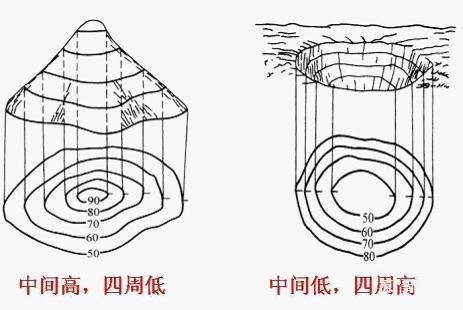

1、山顶和盆地
 2、陡坡和缓坡

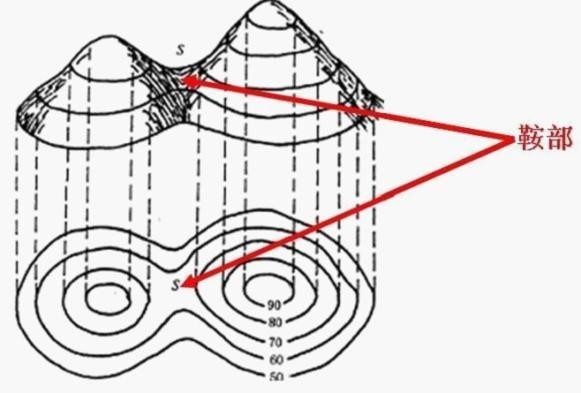

 3、鞍部
 五、地形剖面图
地形剖面图是以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
1、绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
2、地形剖面图的画法

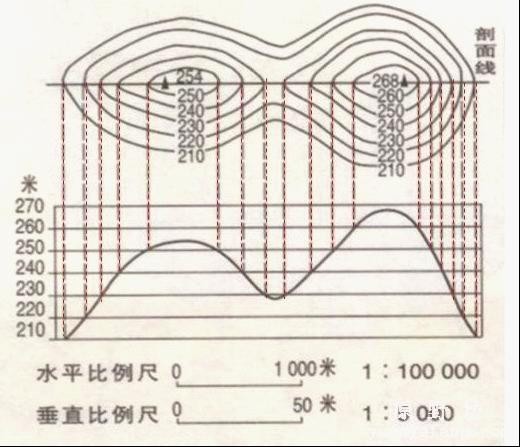

方法一：引垂直线法

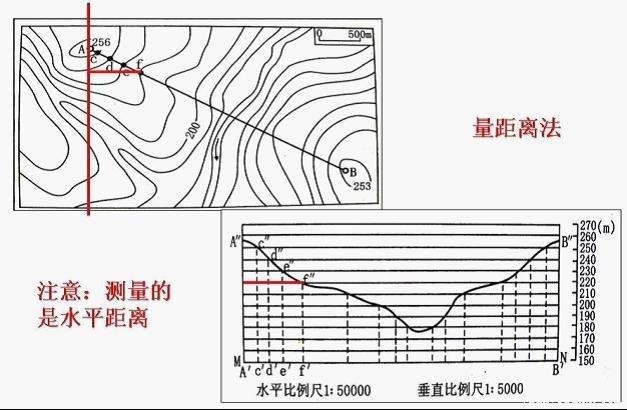

 方法二：量距离法
 |
