关于玉中的棉

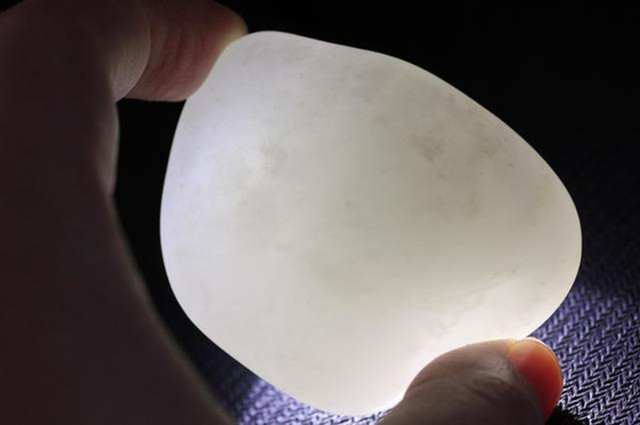

“绵”在包括翡翠在内的各类玉料中，或多或少都有存在，“绵”在玉料中表现为呈半透明至微透明的白色、黄白色等云雾状、不规则网状、脉络状的浅色絮状物。“绵”实质上是玉料内的天然不规则状“气液包裹体”，也是玉料中微细孔隙或隐裂隙群所聚集而成的“絮状脉络”，其中主要充填物为密度比玉质小得多的空气或少量液体，所以光线通过时就要发生“散射”和“折射”，使局部玉质失去透明温润的美感，而显现出微透明的絮状“绵”。在不同的其它玉种或彩石制品中，也或多或少地会出现不同形式的“绵”，甚至有的还被用来作为鉴别其真伪的根据之一。如田黄石的“萝卜丝纹”，也是一种萝卜丝状的“绵”。

“绵”的形成有原生及后生两个主要成因。

其一，原生成因。地下的含矿热液，随着成矿环境温度、压力的下降，在脉动式冷凝成原始玉料（矿脉）的复杂过程中，由于成矿环境的不断改变，矿液的纯度、结晶析出的速度、残留气体或液体的清除程度，乃至杂质的混入等因素，都会促使在玉料中出现与玉质的温润透明特性不相和谐的“原生绵”。

其二，后生成因。玉料曾经长期裸露于坡谷、河滩的表层，长期受到风霜雨露的侵袭风化，特别是长期受到烈日的暴晒后，使得玉璞变得皮厚而表层的玉质发枯而“出绵”。如果使用了此类中低档玉料进行深加工时，技工没有把较厚的风化皮除尽，而仅是依赖用“油养玉”的办法来达到“隐绵”的目的。所以，日后一旦养玉的油脂逐渐散失，则会慢慢地透出“绵”来。还有一种“后生绵”，是玉料原石在自然剥蚀、搬运过程中，受到岩块的撞击或开采玉料时的爆破冲击，常使玉质产生较集中的“隐裂隙”，也能形成较规则的“隐裂隙绵”或“撞击绵”。

“绵”的出现，如果仅在次要部位而且量少、微弱不显眼，对质量的影响不大，反而表明其为天然玉质。但出“绵”太多而明显，则明显失去了玉质的温润度和水头，大大降低玉料和玉雕件的等级档次。

大凡优质水坑籽料、优质田坑籽料、优质山流水肉料、优质山坑肉料、优质瓦沟肉料及优质原封石、优质包浆石等玉料的“出绵率”都比较低，往往可获得满意的优质“无绵”玉料和产品；而普通的、玉肉薄的、玉肉厚度（脉幅）和形态变化极不稳定的，以及接近或出露地表而长期受风化、日晒的厚皮“枯料”，或水流湍急籽料多受撞击者，其“出绵率”都较高。所以选货、挑料时，必须注意各玉料的品类和品级，这是至关重要的。涉足者应勤学多练、多观察，掌握好分辨黄龙玉品类和品级的技能；注意积累识别玉种、判断其形成环境，积累综合分辨玉质优劣的实践经验。

较多的“绵”、明显的“绵”是无法除去的，处于表层的“绵”，不明显的“绵”，常被使用油养的方法来隐去。其原理是“油质”渗入到组成“绵”的微孔隙、微裂隙里驱除了里面的空气后，使得致密的玉质与“绵”之间密度和折光率渐趋接近，透过的光线不再因“绵体内外”密度差而产生散射“出绵”，所以“绵”就暂时消失而隐去了。只有当“油养”的油质逐步散失后，“绵”才又渐渐再现。所以，油养的用油，必须是不易挥发散失的无味、无色、透明而稳定性极高的“非干性油”，而且最好是使用折光率与黄龙玉相近的“非干性油”。

如上所述，“绵”是由于“绵体”内外密度差而产生光线散射才会“出绵”；不明显的表层“绵”可用“油养法”暂时消失而隐去。所以，选料和判断时，不要过分看好用塑料簿膜层层密实包裹而打开后“油淋欲滴”的“油炸果料”或“油淋雕件”。必须购买时，在取得货主同意和支持后，先将油质用吸油软纸揩吸干净，再用温热的洗衣粉水除油刷洗，直到将油清洗干净，最后将水汽吸干、晾干。如果不放心，可请货主用理发用的热吹风机距离玉料0.3米（雕件0.5米）缓缓吹热1-3分钟。

一般而言，通过上述简单处理后，如果有“隐绵”即可用放大镜观察到；否则放大镜下都看不出“绵”来，就没有大的问题了。保险的做法是：最好还是选购那些没有过量使用油养的玉料或加工品，应着眼于最大限度地保持了天然玉质本来真面目的无油玉料或无油、微油加工件。
